Transformador de Potência de Subestação de 2,5 MVA, Conservador, Tipo Óleo imerso, Redutor, 24940V Para 480V, Normas ANSI IEEE

2.5MVA Transformador de potência de subestação Conservador Tipo óleo imerso Step Down 24940V a 480V Normas ANSI IEEE

Este transformador de potência de subestação é um conservador de tipo pad montado e cheio de líquido, projetado para aplicações de alimentação radial trifásica confiáveis.1 MVA e um grupo vetor de DYN1O transformador funciona a uma tensão primária de 24.940 V (classe 25 kV) com um phasor delta e uma tensão secundária de 480 Y/277 V (1.Classe 2 kV) com uma configuração neutro-vermelho. Dispõe de um BIL primário de 110 kV e de um BIL secundário de 30 kV, funciona a 60 Hz e mantém um aumento de temperatura de 55 °C com isolamento de classe E para 120 °C. A classe de arrefecimento é KNAN/KNAF,e atende às normas de eficiência ANSI/IEEE, garantindo um elevado desempenho e durabilidade em ambientes de distribuição de energia exigentes.

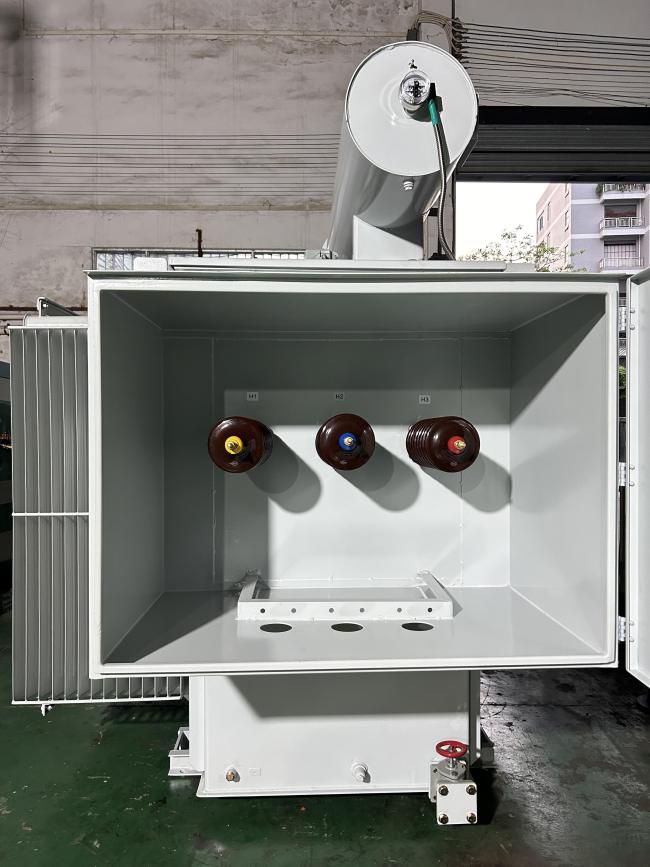

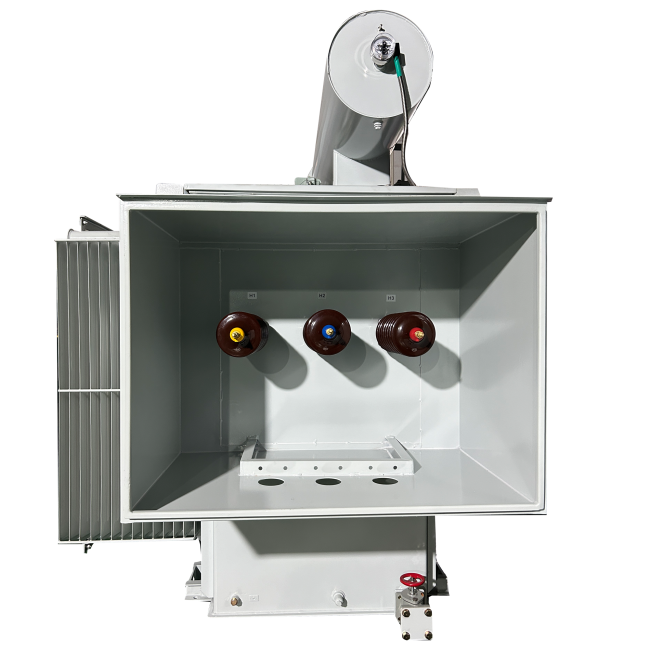

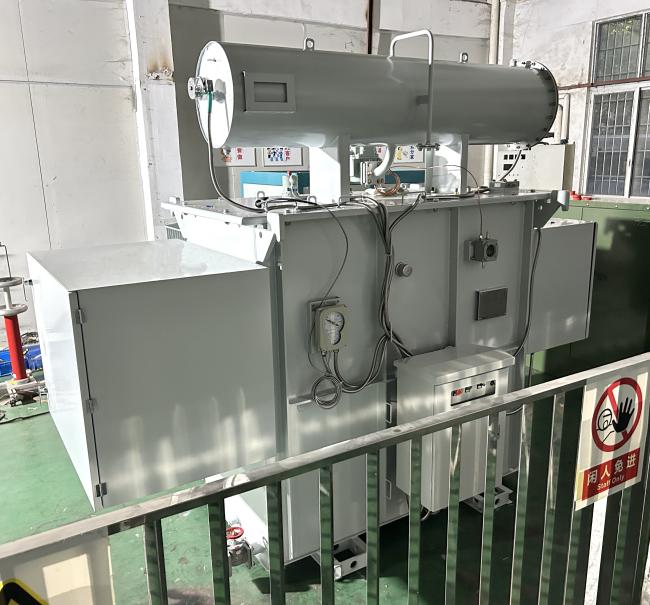

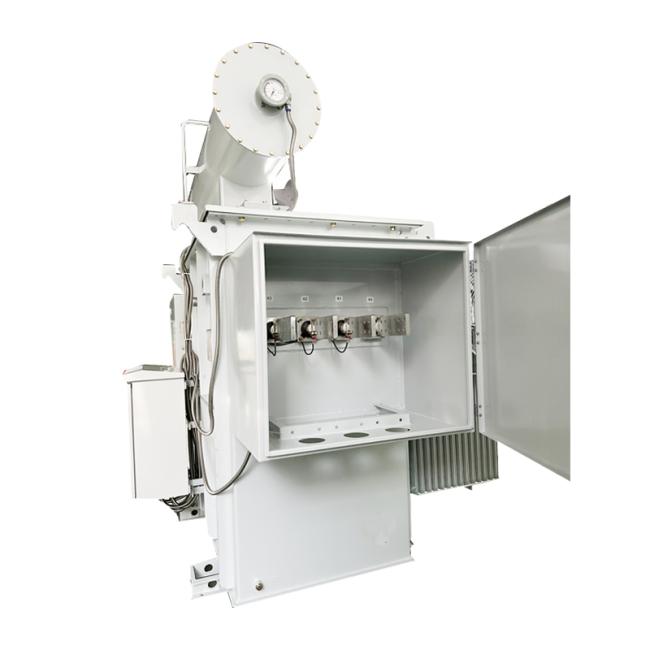

Fotos do produto

Dados principais

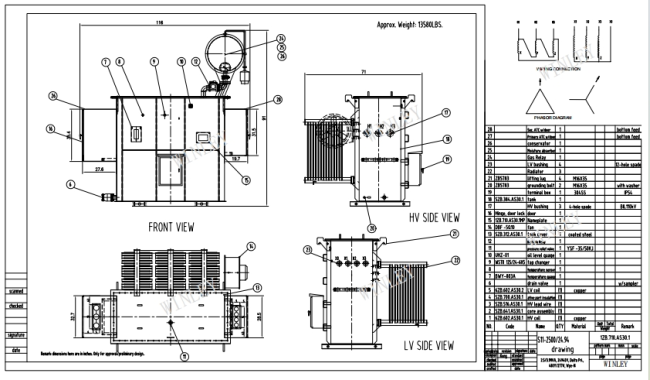

Desenhos técnicos

Características padrão

• Tipo de conservador, transformador de subestação de subestação de carga de líquido montado numa almofada
• Alimentação radial trifásica, suporta a utilização em fase ascendente e descendente
• Tanque e armário de aço revestido durável com acabamento epóxi resistente às intempéries
• Medidores analógicos para controlo do nível de óleo, temperatura e pressão
• Incluído o sistema automático de alívio de pressão, o relé Buchholz e o amostrador de gás
• Refrigerador de ar forçado com comandos do ventilador (automático/desligado/manual)
• Mudança de torneira de 5 posições sem carga no lado de alta tensão, 2,5% de passos

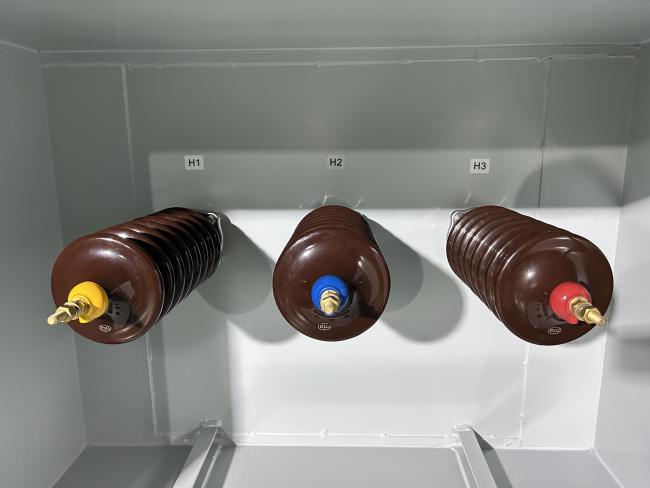

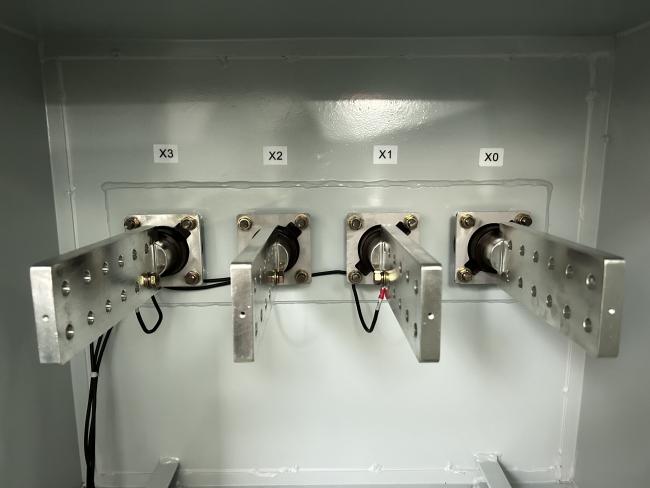

• Conexões primárias e secundárias com terminais NEMA H-Spade
• Enrolamentos de cobre e núcleos de aço orientados para grãos
• Portas à prova de adulteração, com bloqueio a pads, com hot stick incluído

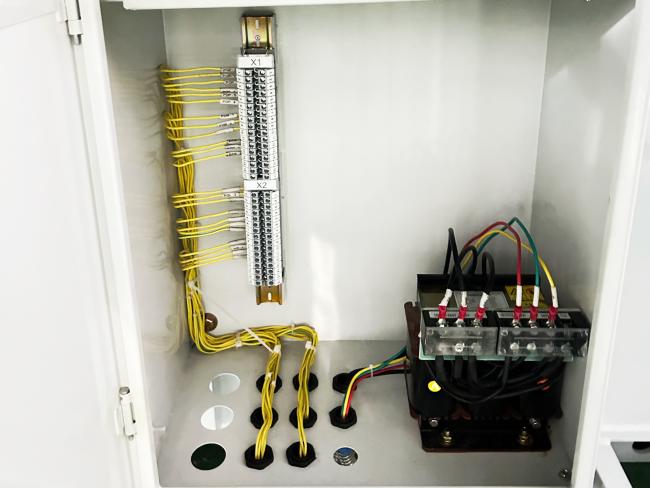

• Armário de fiação à prova de intempéries NEMA 3R, classificado como sísmico
• Projetado para funcionamento a -40 °C a +40 °C, baixo ruído (65 dBA)
• Cumprir as normas ANSI/IEEE, DOE, CSA, ASTM em matéria de segurança e eficiência

Ensaios de fábrica

• Teste de resistência ao enrolamento
• Teste de resistência ao isolamento
• Teste de erro da relação de tensão
• Teste de impedância de curto-circuito
• Ensaio sem perda de carga (wattagem)
• Ensaio de perda de carga (wattagem)
• Teste de resistência à tensão induzida
• Teste de resistência à tensão da fonte separada
• Teste de integridade de pressão

Especificação do produto

Por que escolher-nos

A WINLEY Electric oferece uma linha completa de transformadores de distribuição de líquido que cumprem os padrões ANSI, IEEE, CSA, AS, DOE aplicáveis atualmente.Com tensões elevadas até 44 kV e potências nominais até 20 MVAA WINLEY obteve a certificação UL/cUL (número de certificado: UL-US-2431836-0, UL-CA-2423202-0), e pode solicitar a UL (autorização de parceiro) de acordo com os requisitos do cliente.
