| Preço | Negotiable |
| MOQ | 1 km |
| Prazo de entrega | 5-8 work days |
| Marca | CLX |
| Lugar de origem | Guangdong, China |
| Certification | ROHS,CE |
| Number modelo | GYXTW |
| Detalhes de empacotamento | cilindro do woodem ou empacotamento do OEM |
| Termos do pagamento | T/T |
| Capacidade da fonte | 100000 quilômetros/quilômetros pelo mês |
| Brand Name | CLX | Number modelo | GYXTW |
| Certification | ROHS,CE | Lugar de origem | Guangdong, China |
| Quantidade de ordem mínima | 1 QUILÔMETRO | Price | Negotiable |
| Termos do pagamento | T/T | Capacidade da fonte | 100000 quilômetros/quilômetros pelo mês |
| prazo de entrega | 5-8 dias do trabalho | Detalhes de empacotamento | cilindro do woodem ou empacotamento do OEM |
| fibra do cabo ótico | G652/G655/G657 | tipo de cabo ótico | único modo |
| diâmetro do cabo ótico | 7.6MM | teor em fibras ótico | 2-24 núcleos |
| peso do cabo ótico | 67kg/km |

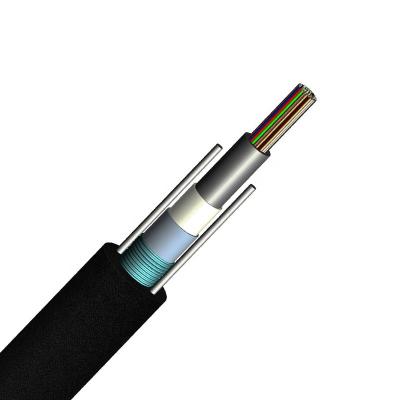

I. Produto Vista geral

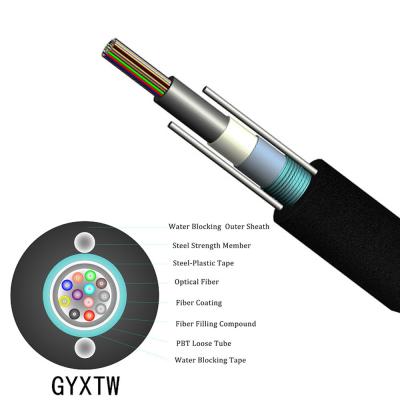

Construção central do tubo, composto da geleia enchido, água que obstruem a fita e a fita de aço, a seguir a bainha exterior do PE incorporada com os dois elementos da força do fio de aço.
II. características
1.
Baixas
dispersão
e
atenuação
2.
projeto
apropriado,
controle
preciso
para
o
comprimento
adicional
da
fibra
e
processo
de
encalhamento
distinto
para
render
o
cabo
3.
propriedades
mecânicas
e
ambientais
excelentes
4.
estrutura
compacta
e
desempenho
curvatura-resistente
da
luminosidade,
o
flexível
e
o
bom
5.
Com
diâmetro
pequeno
do
cabo,
peso
claro
do
cabo,
autossuficiente
6.
temperatura
de
funcionamento:
-40
~
+60
C
A cor do tubo é natureza. E cor da fibra nos começos do tubo do azul do no. 1
| Não. | 1 | 2 | 3 | 4 | 5 | 6 |
| Cor | Azul | Laranja | Verde | Brown | Cinza | Branco |
| Não. | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor | Vermelho | Preto | Amarelo | Roxo | Rosa | Aqua |
| Não. | 13 | 14 | 15 | 16 | 17 | 18 |
| Cor | S100 azul | S100 alaranjado | S100 verde | Brown S100 | Cinza S100 | S100 branco |
| Não. | 19 | 20 | 21 | 22 | 23 | 24 |
| Cor | S100 vermelho | Natureza S100 | S100 amarelo | S100 roxo | S100 cor-de-rosa | Aqua S100 |
Especificações
| SN | Artigo | Unidade | Valor | ||
| 1 | No. das fibras | contagem | 4/6 | 8/12 | 24 |
| 2 | Diâmetro do tubo | contagem | 2,2 | 2,4 | 3,2 |
| 3 | Diâmetro do cabo (±5%) | milímetro | 8,5 | 8,7 | 9,5 |
| 4 | Peso do cabo (±10%) | kg/km | 72 | 74 | 87 |
| 5 | Tensão a curto prazo | N | 1500 | ||
| 6 | Esmagamento a curto prazo | N/100mm | 1000 | ||
Característica do cabo ótico
1 raio de curvatura mínimo para a instalação
| Estática | diâmetro do cabo de 15 x |
| Dinâmico | diâmetro do cabo de 20 x |
temperatura 2.Application
| operação da escala | - 40℃ ~ +60℃ |
| A instalação | -10℃ ~ +60℃ |
| Armazenamento/transporte | - 40℃~ +60℃ |
teste de desempenho mecânico & ambiental de 3.Main
| Artigo | Método do teste | Condição da aceitação |
| IEC 60794-1-2-E1 da resistência à tração |
-
Carga:
Tensão
a
curto
prazo - Comprimento do cabo: aproximadamente 50m - Tempo de carga: 1min |
-
£
0,6%
da
tensão
da
fibra - Nenhuma ruptura da fibra e nenhum dano da bainha. |
|
Teste
do
esmagamento IEC 60794-1-2-E3 |
-
Carga:
Esmagamento
a
curto
prazo - Tempo de carga: 1min |
-
£
0.1dB@1550nm
da
mudança
da
perda - Nenhuma ruptura da fibra e nenhum dano da bainha. |
Característica da fibra ótica
Informação da fibra de G652D
| Diâmetro de campo de modo (1310nm) | 9.2mm±0.4mm |
| Diâmetro de campo de modo (1550nm) | 10.4mm±0.8mm |
| Comprimento de onda eliminado da fibra cabografada (lcc) | £1260nm |
| Atenuação em 1310nm | £0.36dB/km |
| Atenuação em 1550nm | £0.22dB/km |
| Perda de dobra em 1550nm (100 voltas, raios de 30mm) | dispersão de £0.05dB na escala 1288 a 1339nm: £3.5ps/(nanômetro•quilômetro) |
| Dispersão em 1550nm | £18ps/(nanômetro•quilômetro) |
| Inclinação da dispersão no comprimento de onda zero da dispersão | £0.092ps/(nm2•quilômetro) |
