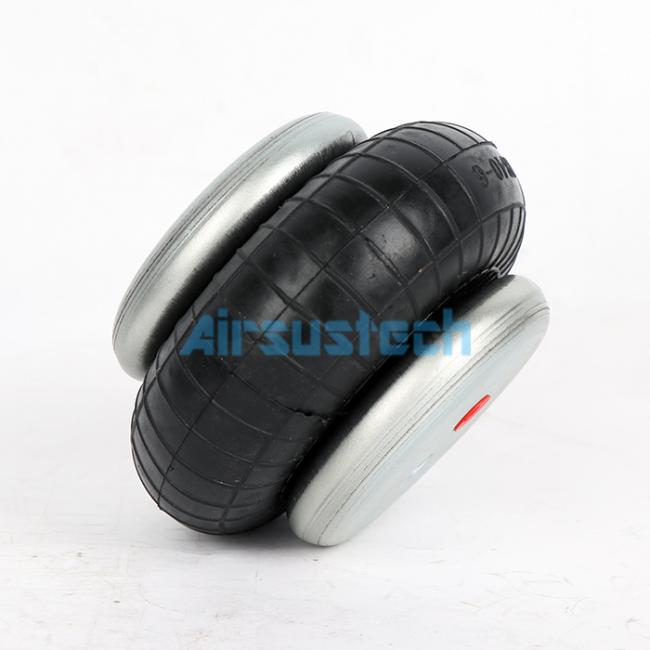

Bolsa de Ar Amortecedora para Equipamentos Industriais Weforma WBE 100-E1 Mola Pneumática de Elevação

Preço	Negotiable
MOQ	1 pieces
Prazo de entrega	3-8 Working Days
Marca	AIRSUSTECH
Local de Origem	Guangzhou, China
Certification	ISO/TS16949:2009
Número do modelo	1B4060
Detalhes da embalagem	Caixa de cartão forte ou como requerimento do cliente
Condições de Pagamento	T/T, Western Union, Paypal ou outros, L/C, D/A, D/P, MoneyGram
Capacidade de Fornecimento	1000 pcs/semana

Detalhes do produto

Especificação do produto

Brand Name	AIRSUSTECH	Número do modelo	1B4060
Certification	ISO/TS16949:2009	Local de Origem	Guangzhou, China
Quantidade mínima de encomenda	1 peça	Price	Negotiable
Condições de Pagamento	T/T, Western Union, Paypal ou outros, L/C, D/A, D/P, MoneyGram	Capacidade de Fornecimento	1000 pcs/semana
Tempo de entrega	3-8 dias de trabalho	Detalhes da embalagem	Caixa de cartão forte ou como requerimento do cliente
Modelo N.O.	1B4060	Altura comprimida	50 mm
Altura máxima	110 milímetros	Conexão de ar	G1/8
Amostra	Disponível	Qualidade	100% testado
Garantia de fábrica	Um ano

Descrição do produto

Bolsa de Ar Absorvente de Choque para Equipamentos Industriais Weforma WBE 100-E1 Mola Pneumática

Descrição do Produto

AIRSUSTECH Nº	1B4060	Peso	1 KG
Modelos Aplicáveis	Reboque de Caminhão	Temperatura	-40℃+70℃
Teste de Flexão	≥3 Milhões de vezes	Ciclo de Produção	15 Dias
Garantia	12 Meses	Personalizar	Disponível
Nome do Produto	Mola Pneumática Convoluta Única	Referências Cruzadas	Contitech FS 40-6

Informações do Produto

Dimensões - Altura Mínima: 50 MM

Dimensões - Altura Máxima: 110 MM

Dimensões - Curso de Trabalho: 60 MM

Dimensões - Diâmetro da Placa: 90 MM

Dimensões - Diâmetro Externo Máximo: 145 MM

Dimensões - Espaço de Instalação Necessário: 160 MM

Dimensões - Diâmetro da Distância C a C: 20 MM

Tipo de Porca de Parafuso: 2×M8×15

Tamanho da Porta: G1/8

Parâmetros Técnicos

Isolamento de vibração - valores de características dinâmicas

Pressão P [bar]	3	4	5	6	7	8	Vol. V[l]
Força (Carga) [kN]	1.7	2.3	2.8	3.4	3.8	4.4	0.5
Taxa da Mola [N/cm]	760	990	1220	1480	1610	1820
Frequência Natural [Hz]	3.5	3.3	3.3	3.3	3.2	3.2

Aplicação pneumática - valores de características estáticas

Pressão p	[bar]	3	4	5	6	7	8	Vol.[l]
Altura H [mm]	100	1.2	1.6	2.0	2.5	3.0	3.4	0.6
	90	1.7	2.2	2.8	3.4	3.9	4.4	0.5
	80	2.1	2.8	3.5	4.2	4.9	5.3	0.5
	70	2.3	2.2	3.9	4.7	5.4	6.2	0.4
	60	2.6	3.5	4.3	5.2	6.1	6.9	0.3

Modelos Alternativos de Molas Pneumáticas AIRSUSTECH

Marca	Número do Modelo
Weforma	WBE 100-E1, WBE 100E1, WBE 100 E1
Phoenix	SP 1B 04, SP 1B04, SP1B04
Contitech	FS 40-6, FS 406, FS 40 6

Instruções de Instalação

1. Atuação de Retorno
A mola pneumática é um cilindro de ação simples.
A atuação de retorno deve ser impulsionada por uma força externa, como uma carga, um contra-cilindro ou uma mola.

2. Espaço de Instalação
O espaço de instalação deve ser projetado para evitar que os foles esfreguem na máquina.

3. Limite Inferior
O limite inferior mecânico impede que a mola seja danificada por compressão excessiva.

4. Limite Superior
O limite superior mecânico impede que o atuador seja sobrecarregado ou estoure.

Outros Tipos de Molas Pneumáticas de Borracha

WBE 70-E1 G1/4	WBE 210-E1 G1/2	WBE 320-E1 G3/4
WBE 100-E1 G1/8	WBE 300-E1 G3/4	WBE 320-E2 G1/4
WBE 140-E1 G3/8	WBE 300-E2 G1/4	WBE 400-E1 G3/4
WBE 150-E1 G1/4	WBE 310-E1 G3/4	WBE 400-E2 G1/4
WBE 200-E1 G1/4	WBE 310-E2 G1/4	WBE 410-E1 G1/4
WBE 500-E1 G1	WBE 510-E1 G1/4	WBE 530-E2 G3/4
WBE 500-E2 G1/4	WBE 530-E1 G1/4	WBE 540-E1 G1/4
WBE 600-E1 G1	WBE 610-E2 G1/4	WBE 700-E2 G1/4
WBE 600-E2 G1/4	WBE 700-E1 G1
